测试地点：广东广州市南沙区锦珠广场
测试时间：2018年12月6日
测试目的：验证客户需要从东莞公司将无人机图像传输到广州南沙公司办公室指挥大屏的设想

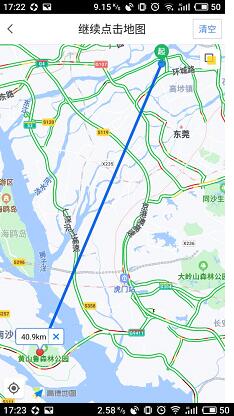

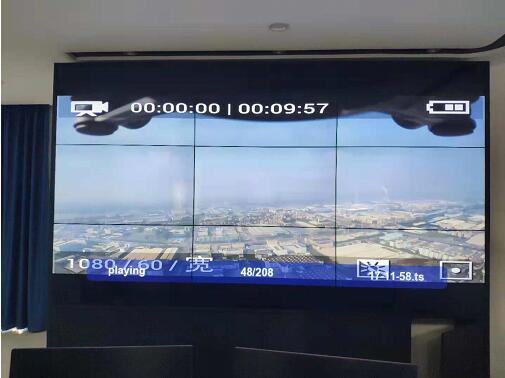

成功帮客户实现：飞机在四五十公里外只需要飞100+米高，即可在办公室舒服看大屏的设想。
具体工作：
1. 测试方式 :

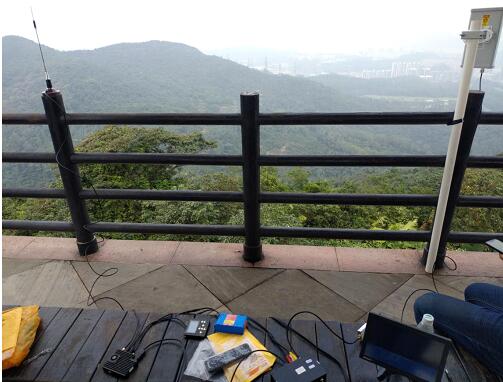

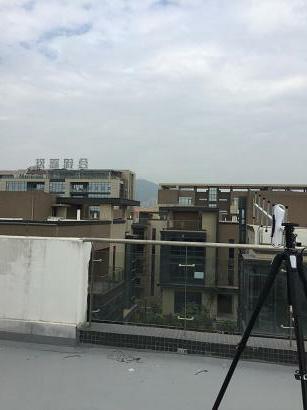

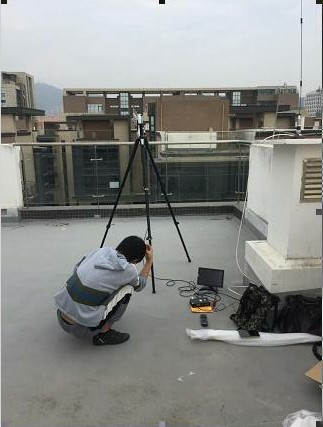

将1.4G图传发射机放置在无人机上，飞机在东莞中堂镇潢涌商业路起飞，飞行高度在100-200米。中继接收点设置在广州南沙区黄山鲁森林公园山顶，使用12dB增益的板状定向天线接收。同时将接收到的图像通过HDMI接口输出直接当做视频源传到534-574Mhz图传发射机，此发射机采用5.5dB增益吸盘天线作为发射天线。图像接收端设置在广州南沙区锦珠广场某栋楼的4楼楼顶，采用6dB增益吸盘天线和11dB增益八木天线接收天线。
2. 测试前频谱扫描情况 :
在广州南沙区锦珠广场附近扫描530-570Mhz和1420-1460MHz频段均未见有较强频率干扰。
3. 测试情况 ：
(1) 先将534-574Mhz图传发射机开机，未接入视频源，图像接收端使用吸盘天线和八木天线均能锁定信号，稳定接收到信号。

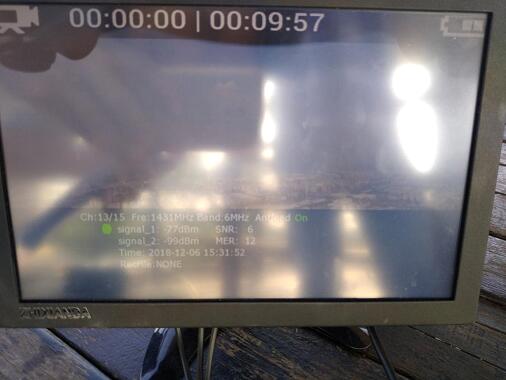

(2) 飞机从地面起飞升高至100米，中继接收端已经可以接收到信号并有图像显示，信号强度在-74dBm~-77dBm，图像清晰稳定。同时，图像接收端也接收到了图像，图像清晰稳定。
(3) 飞机从100米高度继续上升至200米的过程中，中继接收端依然能稳定接收到信号，并有清晰稳定的图像，但是信号强度没有明显增强，依旧是在-75dBm左右。同时，图像接收端也是依然能稳定接收到图像。
附：测试环境样图
