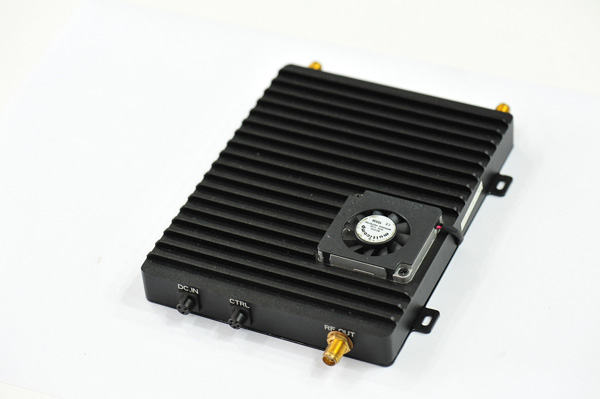

XK-F122TR 中继发射机是一款基于COFDM解调和调制技术的微型无线图像传输产品，用于无线图像传输的中继转发。XK-F122TR 中继发射机能够接收解调前端无线图像信号，并经过透明传输，再次调制及无线发射，实现无线图像中继传输。XK-F122TR 中继发射机能够在高速移动、城市建筑物或高山遮挡环境下，具备稳定、可靠、实时的无线高清图像中继传输功能，与前端发射机和终端接收机组成无线图像传输系统，可显著增加无线图像传输距离，或有效实现无线信号盲区环境下的无线图像传输。XK-F122TR 中继发射机具有灵敏度高、非视距传输、传输距离远、抗干扰能力强、传输带宽大、传输延时低等优点，可广泛应用于部队、公安、武警、消防、水利、电力、海事、海关、广播电视等行业，其中包括
与无人机的搭配使用，是目前最热门的应用之一。
类别 | 参数名 | 指标/规格 |
电源 | 输入电压 | DC8V~DC20V，标准输入DC12V |
整机功耗 | ≤12W @ 30dBm（1W） | |
无线接收 | 接收灵敏度 | -103dBm @ 2MHz,-97dBm @ 8MHz |
输入电平 | -100dBm~-20dBm | |
接收频率 | 160MHz~860MHz | |
接收带宽 | 2MHz、3MHz、4MHz、6MHz、7MHz、8MHz | |
调制方式 | COFDM | |
星座调制 | QPSK、16QAM、64QAM | |
载波模式 | 2K、8K | |
前向纠错 | 1/2、2/3、3/4、5/6、7/8 | |
保护间隔 | 1/32、1/16、1/8、1/4 | |
数字基带 | 调制方式 | COFDM |
星座调制 | QPSK、16QAM、64QAM | |
载波模式 | 2K | |
前向纠错 | 1/2、2/3、3/4、5/6、7/8 | |
保护间隔 | 1/32、1/16、1/8、1/4 | |
射频输出 | 发射频率 | 300MHz~800MHz可定制，步进1MHz 频宽40MHz @ 30dBm（1W） |
射频带宽 | 2MHz、3MHz、4MHz、6MHz、7MHz、8MHz | |
输出功率 | 30dBm（1W） | |
可调衰减 | 0~31.5dB，步进0.5dB | |
串口 | 配置串口 | 标准RS232电平，波特率9600 |
数据串口 | 标准RS232电平，波特率1200~115200 | |
系统延时 | 10ms | |
传输距离（发射-中继-接收） | 15-40km @ 30dBm（1W） | |
温度范围 | 工作温度 | -30℃~55℃ |
存储温度 | -40℃~75℃ | |
产品规格 | 发射机尺寸 | 126*96*18mm |
发射机重量 | ≤204g | |
控制器尺寸 | ≤72*70*13mm | |
控制器重量 | ≤82g | |
