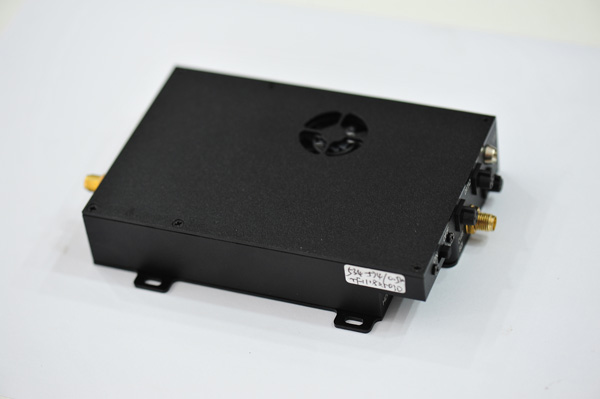

XK-F132THS 发射机是一款微型高清低延时的无线图像传输产品，基于COFDM 调制、H.264 压缩编码及AES加密技术，能够在高速移动以及城市建筑物遮挡的环境下，具备稳定、可靠、实时的无线高清图像传输功能。XK-F132THS 发射机支持数传模块传输，数传模块传输独立于图传模块，传输距离远，抗干扰能力强。对于无人机应用，通过数传模块传输，可实现对无人机的远距离控制以及无人机相关参数和状态信息的获取，且稳定可靠，与无人机的搭配使用，是目前最热门的应用之一。
类别 | 参数名 | 指标/规格 |
电源 | 输入电压 | DC8V~DC20V，标准输入DC12V |
整机功耗 | <16W @ 30dBm（1W） | |
数字基带 | 调制方式 | COFDM |
星座调制 | QPSK、16QAM、64QAM | |
载波模式 | 2K | |
前向纠错 | 1/2、2/3、3/4、5/6、7/8 | |
保护间隔 | 1/32、1/16、1/8、1/4 | |
射频 | 发射频率 | 300MHz~800MHz可定制，步进1MHz 频宽40MHz @ 30dBm（1W） |
射频带宽 | 2MHz、3MHz、4MHz、6MHz、7MHz、8MHz | |
输出功率 | 30dBm（1W） | |
可调衰减 | 0~31.5dB | |
功率平坦度 | ≤1dB @ 8MHz, ≤2dB @ 全频段 | |
音视频 | 视频源 | HDMI、SDI |
分辨率 | 1080p60、1080p50、1080p30、1080p25、1080p24、1080i60、1080i50、720p60、720p50、720p30、720p25、576p50、480p60、576i50、480i60。 | |
视频码率 | 0.5~18.8Mbps | |
音频码率 | 32、48、56、64、80、96、112、128、160、192、224、256、320、384Kbps | |
视频编码 | H.264/AVC | |
音频编码 | MPEG-1 Audio Layer 2 | |
串口 | 配置串口 | 标准RS232电平，9600，8，N，1 |
数据串口 | 标准RS232电平，1200~115200，8，N，1 | |
数传 | 电气特性 | 标准RS232电平，115200，8，N，1 或TTL电平。 |
频率 | 840~845MHz | |
输出功率 | 30dBm（1W） | |
传输距离 | >30km | |
传输加密 | AES128、AES256 | |
传输延时（端到端） | 300毫秒左右（配XK-F100R接收机） | |
传输距离 | 10-30 km @ 30dBm（1W） | |
温度范围 | 工作温度 | -30℃~60℃ |
存储温度 | -40℃~75℃ | |
产品规格 | 发射机尺寸 | 117*78*23mm |
发射机重量 | ≤245g | |
控制器尺寸 | ≤70*72*13mm | |
控制器重量 | ≤84g | |
