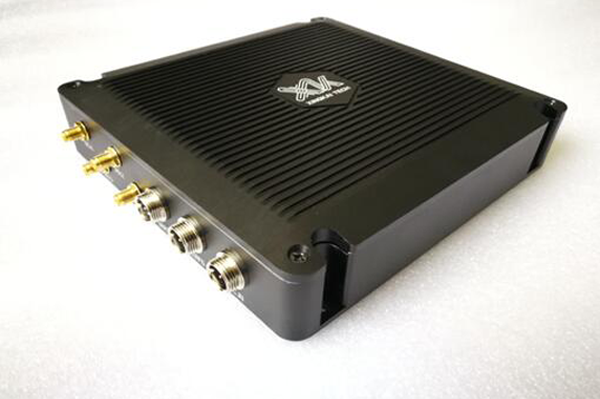

XK-V103TDS发射机是一款针对机器人应用而研发的无线高清四画面图传发射机，采用当前领先的COFDM调制、H.264压缩编码及AES加密技术，具有多路视频传输功能，最多支持四路图像同时传输。支持数据双向传输，既能够传输前端信息至后端（如机器人状态、现场环境信息等），也能够传输后端指令至前端，如远程控制机器人和发射机等，功能强大。XK-V103TDS发射机能够在高速移动以及城市建筑物遮挡的环境下，稳定、可靠、实时传输高清图像，具有非视距传输、传输距离远、抗干扰能力强、传输带宽大、传输延时低等优点，可广泛应用于部队、公安、武警、消防、水利、电力、海事、海关、广播电视等行业。
产品特点
非视距传输、传输距离远、抗干扰能力强。
高清图像传输，最高支持1080p60。
多画面传输，最高支持四路图像同时传输。
数据双向传输。
发射频率和带宽可调，支持远程控制。
传输延时低。
采用AES加密，传输安全可靠。
输入电压范围宽，支持DC12V~DC25V电压输入。
外壳导热性能好，耐高温、低温、高湿。
产品功能
频率、带宽、调制方式可调，频率定制范围300MHz~2.5GHz。
输出功率可调，可调范围0~31.5dB。
支持远程参数配置。
四路SDI高清视频输入，分辨率最高支持1080p60。
支持16种画面模式切换。
支持4种传输延时模式：L0、L1、L2、L3。
支持4种视频缩放模式：S0、S1、S2、AUTO。
支持AES128和AES256加密，确保信息安全传输。
支持串口数据传输，提供3路RS232和2路RS485，波特率可调。
性能指标
类别 | 参数名 | 指标/规格 | |
电源 | 输入电压 | DC12V~DC25V，标准输入DC12V | |
整机功耗 | ≤27W @ 33dBm（2W） | ||
数字基带 | 调制方式 | COFDM | |
星座调制 | QPSK、16QAM、64QAM | ||
载波模式 | 2K | ||
前向纠错 | 1/2、2/3、3/4、5/6、7/8 | ||
保护间隔 | 1/32、1/16、1/8、1/4 | ||
射频 | 发射频率 | 常规300MHz~850MHz，步进1MHz，其他频点需定制， 频宽40MHz @ 33dBm（2W） | |
射频带宽 | 2MHz、3MHz、4MHz、6MHz、7MHz、8MHz | ||
输出功率 | 33dBm（2W） | ||
可调衰减 | 0~31.5dB | ||
音视频 | 视频源 | SDI×4 | |
分辨率 | 1080p60、1080p50、1080p30、1080p25、720p60、720p50。 | ||
视频码率 | 0.5~18.8Mbps | ||
音频码率 | 32、48、56、64、80、96、112、128、160、192、224、256、320、384Kbps | ||
视频编码 | H.264/AVC | ||
音频编码 | MPEG-1 Audio Layer 2 | ||
串口 | 配置RS232 | 发射机参数配置，波特率9600。 | |
用户RS232 | 3路，标准RS232电平，波特率1200~115200，8，N，1 | ||
用户RS485 | 2路，标准RS485电平，波特率1200~115200，8，N，1 | ||
传输加密 | AES128、AES256 | ||
图传延时（端到端） | 最低300ms | ||
数传延时（端到端） | 最低24ms（115200，60Byte） | ||
发射机远程配置 | 频率、带宽、画面模式 | ||
传输距离 | 地对地 | 2-5km @ 33dBm（2W） | |
空对地 | 20-50km @ 33dBm（2W） | ||
温度范围 | 工作温度 | -30℃~60℃ | |
存储温度 | -40℃~75℃ | ||
产品规格 | 发射机尺寸 | 170*162*40mm | |
发射机重量 | ≤1000g | ||
控制器尺寸 | ≤70*72*13mm | ||
控制器重量 | ≤84g | ||
