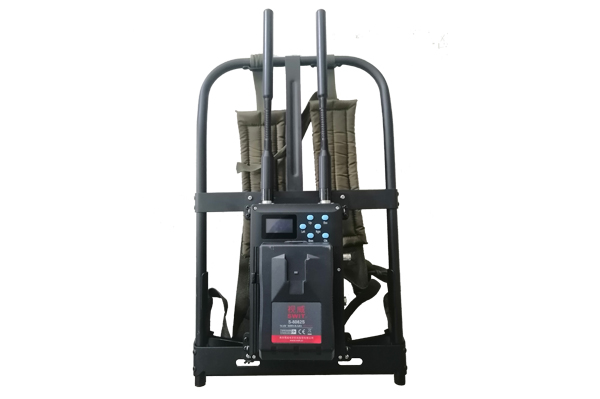

XK-J213T 高清背负式双向语音图传发射机是我公司开发的一种功能强大，性能稳定的移动图像发射系统，此系统具备图像发射、双向语音传输和数据回传的功能，图像信号和语音信号都具有第三方加密解密的功能，只有用相应的解密接收机才能接收到并能解调发射机发出的信号，即使其它接收机的接收频率与发射机的发射频率相同,也无法解调出此发射机所传输的信号。
发射机支持多种输入模式，支持H.265编码及1080P高清视频编码。
发射内置语音接收模块，与中心双向语音接收机配合使用，指挥中心可以方便的与前端进行联系和对前端进行指挥、管理，语音编码采用自动加密技术，只有前端的单兵设备才能接收到中心的语音信号。
XK-J213T 发射模块具有非视距传输、传输距离远、抗干扰能力强、传输带宽大、传输延时低等优点，可广泛应用于部队、公安、武警、消防、水利、电力、海事、海关、广播电视等行业。
类别 | 参数名 | 指标/规格 |
电源 | 输入电压 | DC8V~DC25V，标准输入DC14.4V |
工作电流 | ≤1.5A @ DC14.4（2W） | |
数字基带 | 调制方式 | COFDM |
星座调制 | QPSK、16QAM、64QAM | |
载波模式 | 2K | |
前向纠错 | 1/2、2/3、3/4、5/6、7/8 | |
保护间隔 | 1/32、1/16、1/8、1/4 | |
射频 | 发射频率 | 300MHz~800Hz可定制，步进1MHz 频宽40MHz @ 33dBm（2W） |
射频带宽 | 2MHz、3MHz、4MHz、6MHz、7MHz、8MHz | |
输出功率 | 33dBm（2W） | |
可调衰减 | 0~31.5dB | |
音视频 | 视频源 | HDMI、SDI、CVBS |
分辨率 | 1080p60、1080p50、1080p30、1080p25、1080p24、1080i60、1080i50、720p60、720p50、720p30、720p25、576p50、480p60、576i50、480i60。 | |
视频码率 | 0.5~18.8Mbps | |
音频码率 | 32、48、56、64、80、96、112、128、160、192、224、256、320、384Kbps | |
视频编码 | H.265 | |
音频编码 | MPEG-1 Audio Layer 2 | |
串口 | 配置串口 | 标准RS232电平，波特率9600 |
数据串口 | 标准RS232电平，波特率1200~115200 | |
传输加密 | AES128、AES256 | |
传输延时（端到端） | 最低260ms | |
传输距离 | 2-5km @ 33dBm（2W） | |
温度范围 | 工作温度 | -30℃~55℃ |
存储温度 | -40℃~75℃ | |
产品规格 | 发射机尺寸 | 240*125*46mm |
发射机重量 | ≤1.5Kg（未加电池） | |
语音接收部分 | 语音接收频点范围 | 840~845MHz |
语音接收灵敏度 | ≤-116dBm | |
语音解码速率 | 9600bps | |
频率步进 | 25KHz | |
