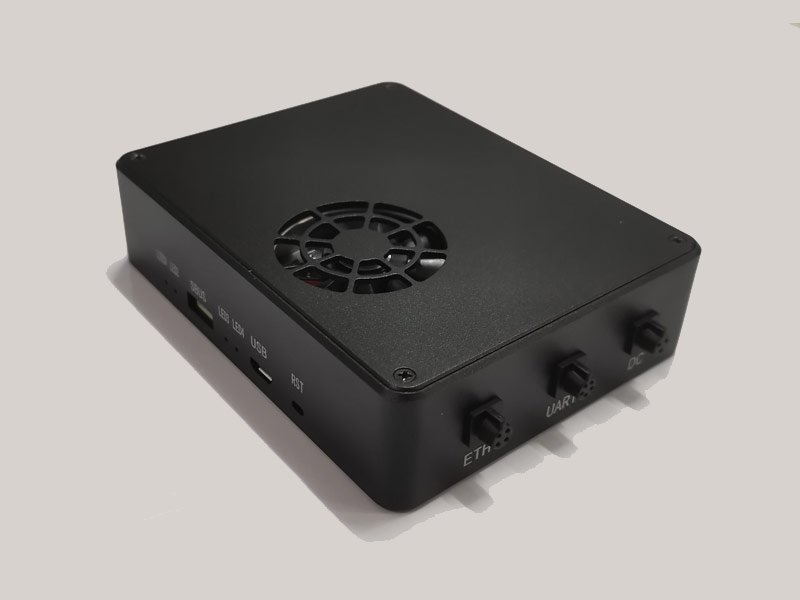

图数控一体设备 XK-F313E

     XK-F313E全高清图数一体无线传输设备,具有功耗低、通信距离远等特点,支持高清摄像头编码的网络数据、飞控数据、云台控制数据、遥控器控制数据等同时传输。

XK-F313E 设备,具有加密功能,用户可自主设置信道加密密钥。

XK-F313E支持透明传输协议,可同时传输飞控和其他挂载的数据信息,地面端可通过串口或网络端口(UDP/TCP)与地面站交互数据。支持串口、SBUS透传功能,使无人机的链路得到扩展。




产品详情

图传数传及遥控三合一链路

点对点点对多点

ARQ重传和自动跳频



产品特点

设备灵敏度高,传输距离远。

LDPC纠错编码,解码门限低。

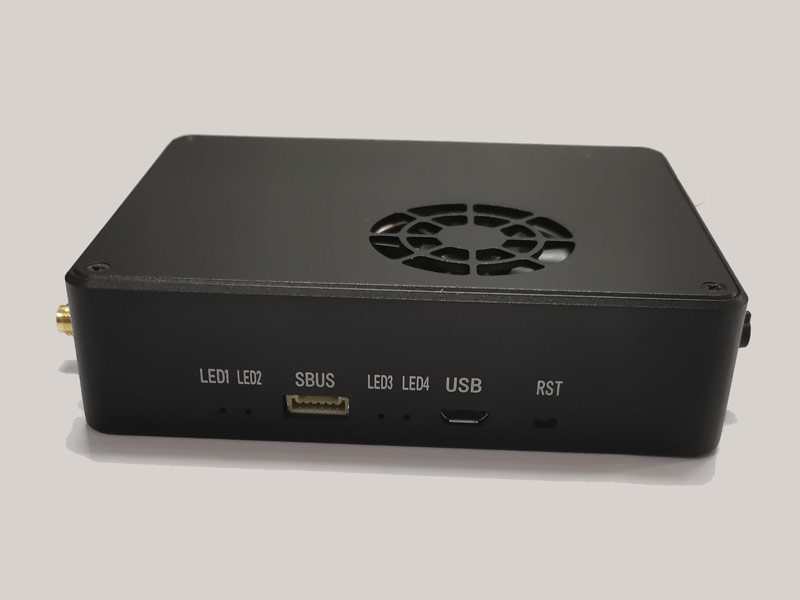

功能接口丰富,支持多种视频输入及输出接口:Hdmi, Ethernet, Sdi, USB, Serial, PPM/S.BUS

载噪比高。

功耗低。

使用方便简单。



产品功能

工作频段1425MHz~1475MHz,可手动和自动调节设置

映射方式可调,包括BPSK、QPSK16QAM

LDPC 编码速率可调,支持1/22/33/45/6

TDD工作模式。

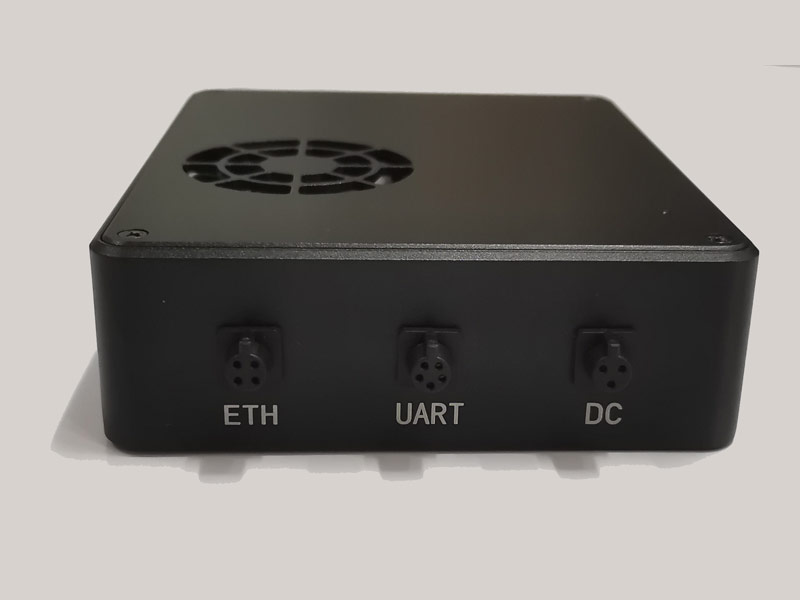

支持以太网、串口、SBUS/PPM。

支持AES128、AES256加密

网口实时传输图像。


性能指标


指标/规格

天空端

地面端

输入电压

DC12V~DC30V,标准输入DC16.8V

功耗

19W

13W

调制方式

OFDM

向前纠错

1/2、2/3、3/4、5/6

星座调制

BPSK、QPSK、16QAM

双工模式

TDD

工作频率

1425MHz~1475MHz

输出功率

≤33dBm(可设置)

工作带宽

10MHz

2.5MHz

传输延时

3ms~8ms

数据接口

UART(TTL/RS232)/SBUS

串口速率

115200bps

下行吞吐量

2 Mbps~15 Mbps(10MHz)

工作温度

-30℃~60℃

储存温度

-40℃~75℃

工作湿度

10%~90%

天线

标配:可折叠胶棒(20cm2.5dBi

吸盘玻璃钢全向天线(80cm7 dBi

设备尺寸

107*86*27.8mm

设备重量

≤260g
