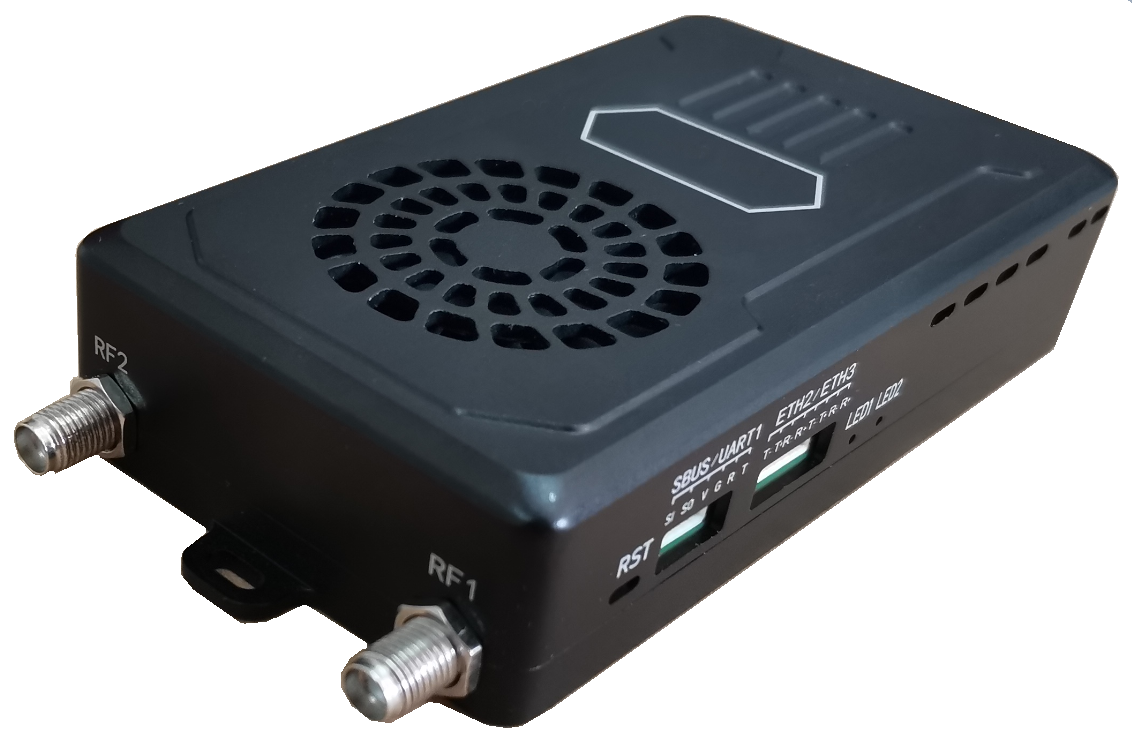

XK-F301E全高清图数一体无线传输设备，具有体积小、功耗低、通信距离远等特点，支持高清摄像头编码的网络数据、飞控数据、云台控制数据、遥控器控制数据等同时传输。
XK-F301E 的天空端可配置为点对点和中继模式，用户只需要增加一台天空端就可以拓展设备的应用场景，同时具有加密功能，用户可自主设置信道加密密钥。
XK-F301E支持透明传输协议，可同时传输飞控和其他挂载的数据信息，地面端可通过串口或网络端口（UDP/TCP）与地面站交互数据。支持串口、SBUS透传功能，使无人机的链路得到扩展
图传、数传及遥控三合一链路
支持点对点; 点对多点; 中继模式; 可组网
产品特点
支持的频点范围宽，带宽多。
控制接口丰富。
载噪比高。
输入电压范围宽，支持DC8~30V电压输入。
体积小。
功耗低。
下行最大配置速率30M，带宽20M，上行最大配置速率26M，带宽20M。
支持OTA升级，支持本地和远程升级
产品功能
工作频段800MHz/1.4GHz/2.4GHz,用户可设置。
带宽可调，包括3MHz、5MHz、10MHz、20MHz。
映射方式可调，包括QPSK、16QAM、64AQM。
支持串口、SBUS。
最多支持3路网口设备同时传输。
性能指标
参数名 | 指标/规格 | |
天空端 | 地面端 | |
输入电压 | DC8V~DC30V，标准输入DC12V | |
功耗 | ≤7W @ 25dBm | |
调制方式 | OFDM | |
数据接口 | UART（TTL/RS232）/SBUS | |
工作频率 | 800MHz/1.4GHz/2.4Ghz，用户可设置 | |
链路速率 | 上行最大可达30Mbps，下行最大可达26Mbps | |
工作带宽 | 3/5/10/20MHz | |
输出功率 | ≤25dB（可设置） | |
工作温度 | -30℃~60℃ | |
储存温度 | -40℃~75℃ | |
天线 | 标配：白色小玻璃钢（16cm）*2 或可折叠胶棒（20cm）*2 | 吸盘玻璃钢全向天线（80cm）*2 |
通信协议 | IEEE802.3，透明串行数据 | |
通信 | 点对点，点对多点，中继模式 | |
图传距离 | 通视条件下，最远距离15公里 | |
设备尺寸 | 102*58*24mm | |
设备重量 | ≤130g | |
