XK-M36X自组网传输系统是采用全新的“无线网格网”理念设计的移动宽带多媒体通信系统。XK-M36X自组网传输系统，功能强大、性能优异；所有节点可在非视距、快速移动条件下，采用无中心自组网 的分布式网络构架，实现多路语音、数据、图像等多媒体信息的实时交互。支持任意网络拓扑结构，如点对点、点对多点、链状中继、网状网络及混合动态拓扑等。
网络采用同频组网、多跳中继，每个节点设备可随机快速移动，网络拓扑可随之快速变化更新且不影响网络传输。整个网络 部署便捷、使用灵活、操作简单、维护方便，能够在快速移动、遮蔽非视距等 复杂应用场景下，为用户提供可靠、及时、高效、 安全的全IP化的清晰语音、宽带数据、高清视频及可视化指挥调度等多媒体综合业务。
XK-M36X自组网可广泛应用于军队、公安、武警、消防、人防、电力、石油、矿山、交通、水利、林业、广电、医疗、水上及空中通信等部门领域，为用户提供可靠、及时、安全、高效的语音、数据、视频及可视化指挥调度等丰富的综合业务，最大程度地满足用户在平时或应急情况下的无线宽带通信需求，真正实现 “随时随地应需而通”。

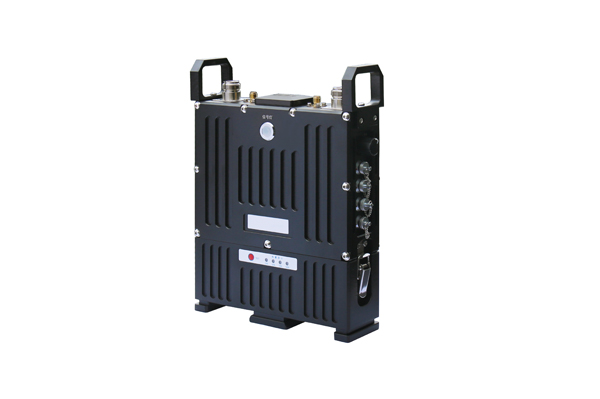

车载电台物理特性
机械尺寸 | ||
工作温度 | -40°至 +80℃ | |
防护等级 | IP66，IP67 定制 | |
尺寸/重量 | 18.3x15.4x6.3cm/1.56kg（10 瓦 ×2/20 瓦 ×2） | |
颜色 | 黑色，军绿、银白选配 | |
安装 | 4 个安装孔位，耳朵 | |
供电 | ||
电压/电流 | 12-24VDC( 车载) | |
功率消耗 | 工作 4-6A/ 待机 0.5-0.7A@12V，20 瓦 ×2 | |
电源选择 | 主电缆供电 | |
接口 | ||
RF | 2xTNC | |
基本接口 | RF 2xTNC，1-2xRJ45 以太网 10/100BaseT,WiFi AP，1xRS232-485-422-USB/1.2-230.4Kbps,DC 输入 | |
语音对讲 / 辅助接口 | MIC,SP,PTT,GND/1xRS485,1xUSB2.0OTG | |
网络扩展 | 4G-5G 公网路由 / 宽窄融合 /LTE，卫星，光纤 | |
视频扩展 | 低延时 HDMI/SDI/CVBS，4K/2K/1080P/720P/D1 | |
Link 状态指示灯 | 红灯常亮：未入网 红灯闪烁：开机中 / 未入网 绿灯常亮：已入网 绿灯闪烁：语音 PTT 已按下 | |
RSSI 链路指示灯 | 绿灯常亮：链路质量优 蓝灯常亮：链路质量良好 黄灯常亮：链路质量中 紫灯常亮：链路质量略差 红灯常亮：链路质量差 灯灭：链路中断 | |
管理界面 / 控制接口 | 基于 Web 的网络管理，提供 API 二次开发接口 | |
技术指标
总体 | ||
波形 | 移动网络 MIMO(MN-MIMO) | |
调制方式 | TD-COFDM,BPSK/QPSK/16QAM/64QAM/256QAM 自适应 | |
工作信道带宽 | 2.5/5/10/20 MHz 可设置，40 MHz 选配 | |
安全加密 | DES, AES128/256 选配，芯片 /TF 卡加密定制 | |
调整步长 | 1 KHz | |
传输速率 | 1-100+ Mbps ( 自适应 ) | |
MIMO 技术 | 空间复用、空时编码 ; 接收分集、TX/RX 波束成形 | |
射频输出功率 | 10瓦*2瓦（车载电台）20瓦*2瓦（车载电台） | |
单跳通讯距离 | 100-300 公里 ( 通视 )，1-30 公里（城区） | |
通信方式 | 点对点 / 点对多 / 多对多，自动多跳中继，星型 / 线形 / 网状 / 混合动态 | |
抗干扰工作模式 | 手动频谱扫描的信道选择，智能选频 / 自主跳频 / 漫游模式选配 | |
本地 / 远程管理 | 工作频率、信道带宽、网络 ID、发射功率等参数设置，频谱扫描，网络拓扑、 链路场强信噪比、上传下载流量等实时显示和统计记录，GPS/ 北斗电子 地图，温度 / 电压 / 干扰监测，软件升级 | |
其它 | 开机时间小于 30 秒，入网 / 更新 / 切换时间小于 1 秒。单系统用户容量 不限、自组网跳转次数不限，多跳带宽总损失小于 30%。自动载波跟踪， 支持时速 800 公里以上移动通信 | |
抗阻塞 | 跳频、智能选频可选 | |
空间流数量 | 1-2 | |
天线数量 | 2 | |
性能 | ||
延时 | 平均 10ms | |
接收灵敏度 | -103 dBm @ 2.5MHz BW | |
频率 | 400MHz 至 6GHz 可配；双频可选 | |
工作频段 | |||
频段 (Freq. Code) | 频率范围 (MHz) | 频段 (Freq. Code) | 频率范围 (MHz) |
UHF | 450-700 | S Band | 2200-2500 |
L Band | 1000-1500 | Lower C Band | 4400-5000 |
中国工信部 | 336-344/512-582/1420-1520/1430-1444 | Upper C Band | 5100-6000 |
