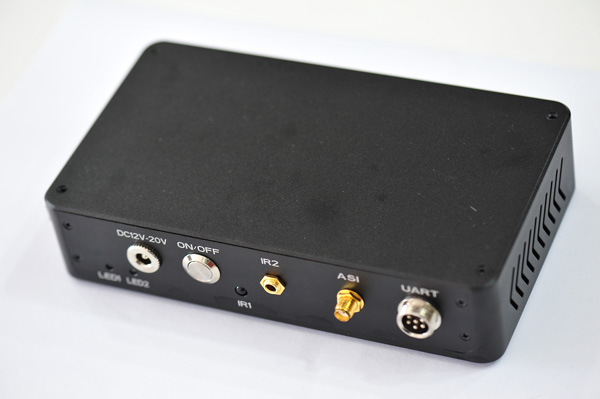

XK-F100R接收机是一款基于DVB-T通信协议的无线图像接收解调及解码产品，采用COFDM解调、H.264解压缩解码及AES解密技术，能够有效、稳定地接收发射机TDT-F10等系列产品发出的无线图像信号。XK-F100R接收机灵敏度高、解码延时低、输出接口丰富。产品采用红外遥控或PC端串口配置工具进行配置，简单便捷。支持固件升级便于维护。
技术参数 | 参数规格 | |
电源输入 | 输入电压 | DC12V~DC20V，额定输入DC12V。 |
工作电流 | ≤540mA @ DC12V | |
射频输入 | 接收灵敏度 | -103dBm @ 2MHz,-97dBm @ 8MHz |
输入频率 | 160MHz~860MHz | |
输入带宽 | 2 MHz/3 MHz/4MHz/6 MHz/7 MHz/8MHz | |
调制方式 | COFDM | |
星座调制 | QPSK、16QAM、64QAM | |
载波模式 | 2K | |
保护间隔 | 1/32、1/16、1/8、1/4 | |
视频解码标准 | AVC/H.264，MPEG-2，VC-1，MPEG-4 Part2，DivX，XVID | |
音视频解码 | 音频解码 标准 | ISO/IEC 13818-7，14496-3:2001/AMD1，ISO/IEC-11172-3，ATSC-A52/a |
CVBS | NTSC,PAL | |
视频输出 | HDMI | 1080p,1080i,720p,576p,576i,480p,480i |
音频码率 | 32KHz，44.1KHz,48KHz,96KHz,192KHz | |
ASI输出 | ASI | DVB-ASI（EN50083-9） |
串口 | 配置UART | 接收机设备通过配置串口与PC端配置工具一起使用，用于配置当前接收机参数。 |
数据UART | 用户数据传输，波特率可选[1200.2400.4800.9600.19200.38400.57600.115200]。 | |
尺寸 | mm | 166*94*36 |
重量 | g | 380 |
