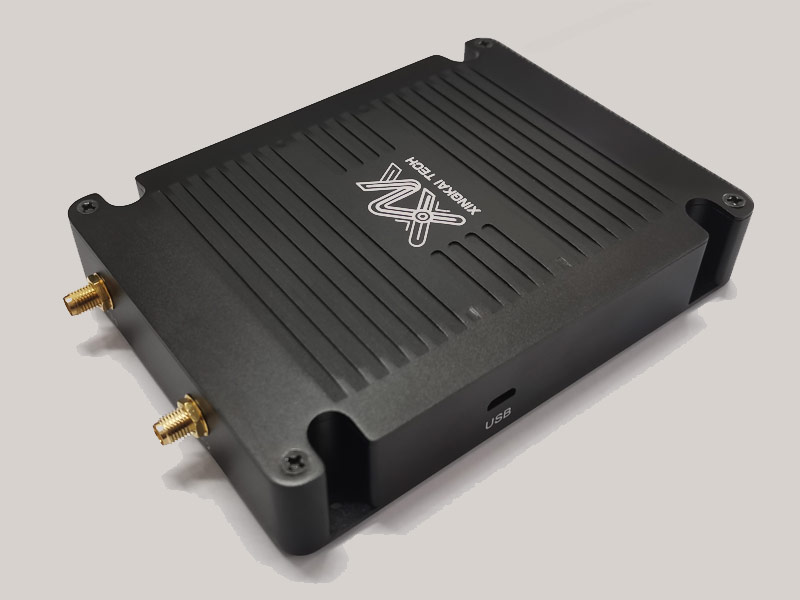

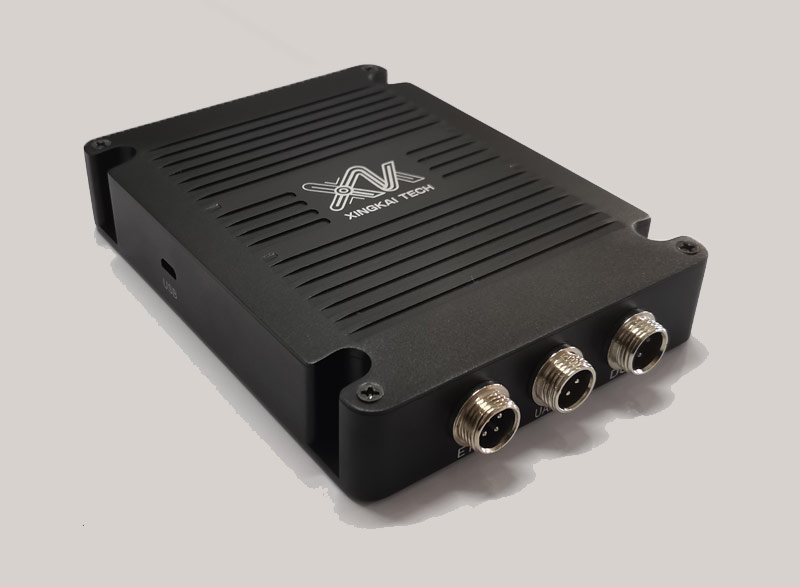

XK-V313E全高清图数一体无线传输设备，具有功耗低、通信距离远等特点，支持高清摄像头编码的网络数据、飞控数据、云台控制数据、遥控器控制数据等同时传输。
XK-V313E 设备具有加密功能，用户可自主设置信道加密密钥。
XK-V313E支持透明传输协议，可同时传输飞控和其他挂载的数据信息，地面端可通过串口或网络端口（UDP/TCP）与地面站交互数据。
u 设备灵敏度高，传输距离远。
u LDPC纠错编码，解码门限低。
u 功能接口丰富。
u 载噪比高。
u 传输延时低。
u ARQ重传，数据稳定性好。
u 自适应跳频，抗干扰能力强。
u 工作频段1425MHz~1475MHz，可手动和自动调节设置。
u 映射方式可调，包括BPSK、QPSK、16QAM。
u LDPC 编码速率可调，支持1/2、2/3、3/4、5/6。
u TDD工作模式。
u 支持点对点，点对多点应用。

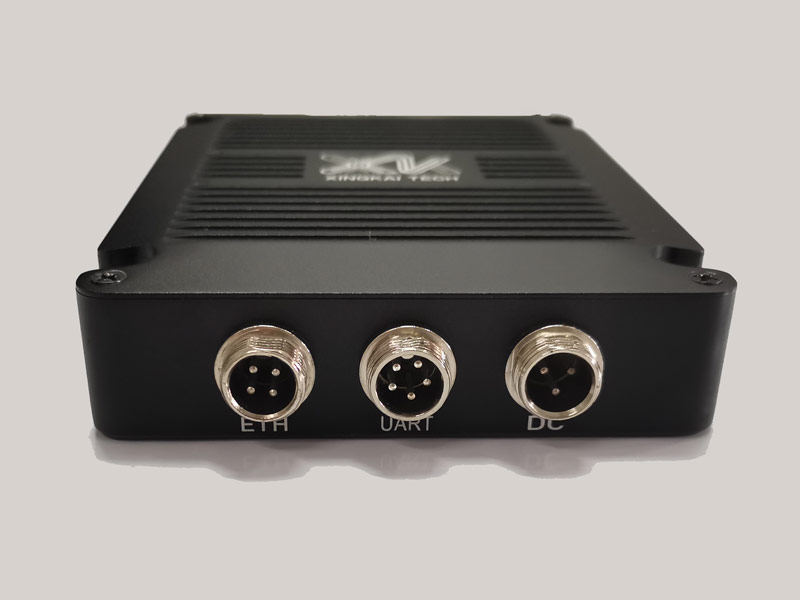

u 支持以太网、串口、SBUS。
u 支持AES128、AES256加密。
u 网口实时传输图像。
性能指标
类别 | 指标/规格 | |
天空端 | 地面端 | |
输入电压 | DC12V~DC30V， DC16.8V | DC8V~DC30V， DC12V |
功耗 | 19W | 7W |
调制方式 | OFDM | |
向前纠错 | 1/2、2/3、3/4、5/6 | |
星座调制 | BPSK、QPSK、16QAM | |
双工模式 | TDD | |
工作频率 | 1425MHz~1475MHz | |
输出功率 | ≤33dBm（不可设置） | ≤30dBm（不可设置） |
工作带宽 | 10MHz | 2.5MHz |
传输延时 | 3ms~8ms | |
数据接口 | UART（TTL/RS232）/SBUS | |
串口速率 | 115.2kbps | |
下行吞吐量 | 2 Mbps~15 Mbps | |
工作温度 | -30℃~60℃ | |
储存温度 | -40℃~75℃ | |
工作湿度 | 10％~90％ | |

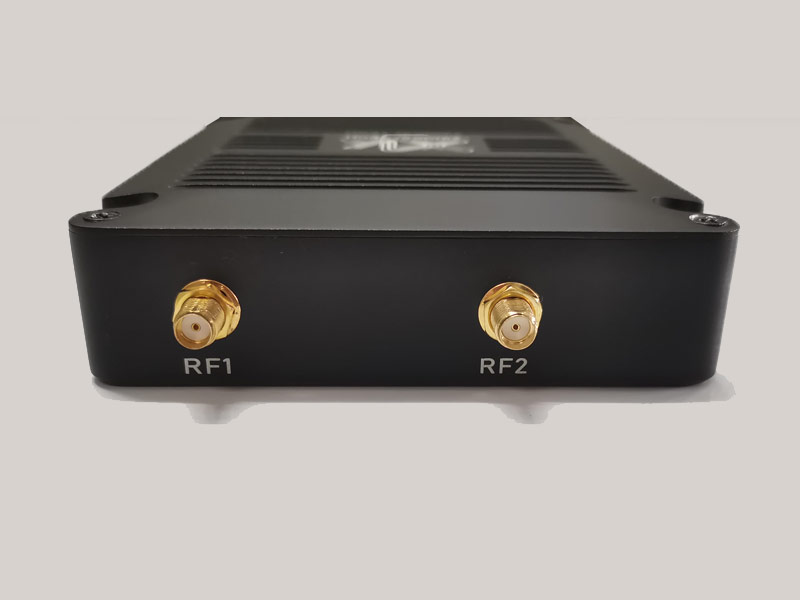

天线 | 标配：可折叠胶棒（20cm）2.5dBi | 吸盘玻璃钢全向天线（80cm）7 dBi |
设备尺寸 | 135*100*27.5mm | 102*55*25.5mm |
设备重量 | ≤438g | ≤155g |
