图数一体网口传输设备XK-F413E

XK-F413E图数一体无线传输设备，具有体积小、功耗低、通信距离远等特点，支持高清摄像头编码的网络数据、飞控数据、云台控制数据、遥控器控制数据等同时传输。

XK-F413E 的中心节点可配置为点对点和点对多点模式，用户只需要增加一台从节点就可以拓展设备的应用场景，同时具有加密功能，用户可自主设置信道加密密钥。

XK-F413E支持透明传输协议，可同时传输飞控和其他挂载的数据信息，地面端可通过串口或网络端口（UDP/TCP）与地面站交互数据。支持串口、SBUS透传功能，使无人机的链路得到扩展

立即咨询

产品详情

一、产品特点及功能

u 支持多个频段，多种带宽。

u 控制接口丰富。

u 载噪比高。

u 输入电压范围宽，支持DC12~28V电压输入。

u 功耗低。

u 所有的中心节点和从节点通讯单方向共享工作带宽（20MHz，不少于100Mbps）。

u 支持OTA升级，支持本地和远程升级。

u 支持点对多点，适用于多种场景。

u 工作频段可选配600MHz/1.4GHz。

u 带宽可调，包括3MHz、5MHz、10MHz、20MHz。

u 支持多个串口、SBUS。

u 最多支持3路网口设备同时传输。

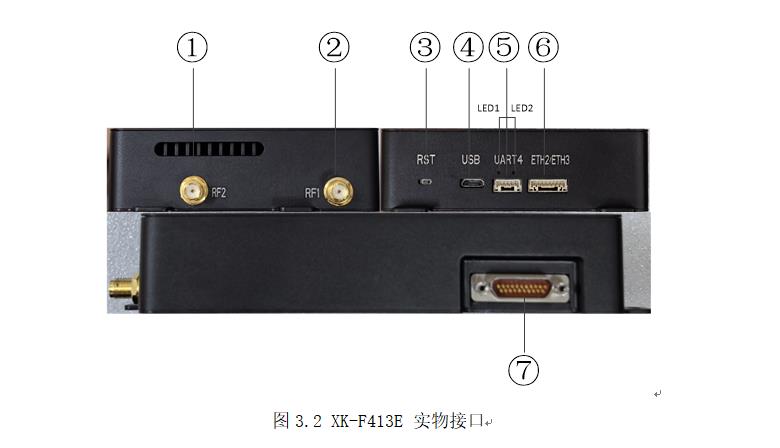

①从天线接口；

②主天线接口；

③复位键，短按1~2s设备重启，长按5s以上恢复出厂设置；

④USB接口；

⑤UART1，透明传输数据串口，支持RS485/RS232；LED1为频段灯；LED2为通讯灯；

⑥两个备用网口，天空端最多可接入3个摄像头，地面端最多3台电脑接入监控；

⑦J30接头定义说明：
