FPV 穿越无人机VTX 图像传输模块 1000-1400mHz 16CH 10W VTX 远程视频发射机跳频模块抗干扰

产品特色：

兼容 1000-1400 MHz 频段，专为远距离及低延迟应用设计。

16频道旨在最大限度地减少干扰并确保信号稳定性。

10W 高输出功率，实现远距离稳定传输。

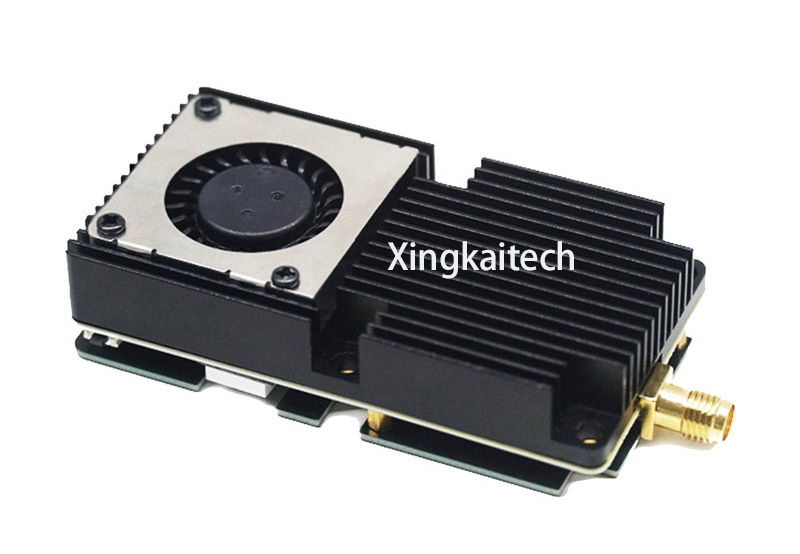

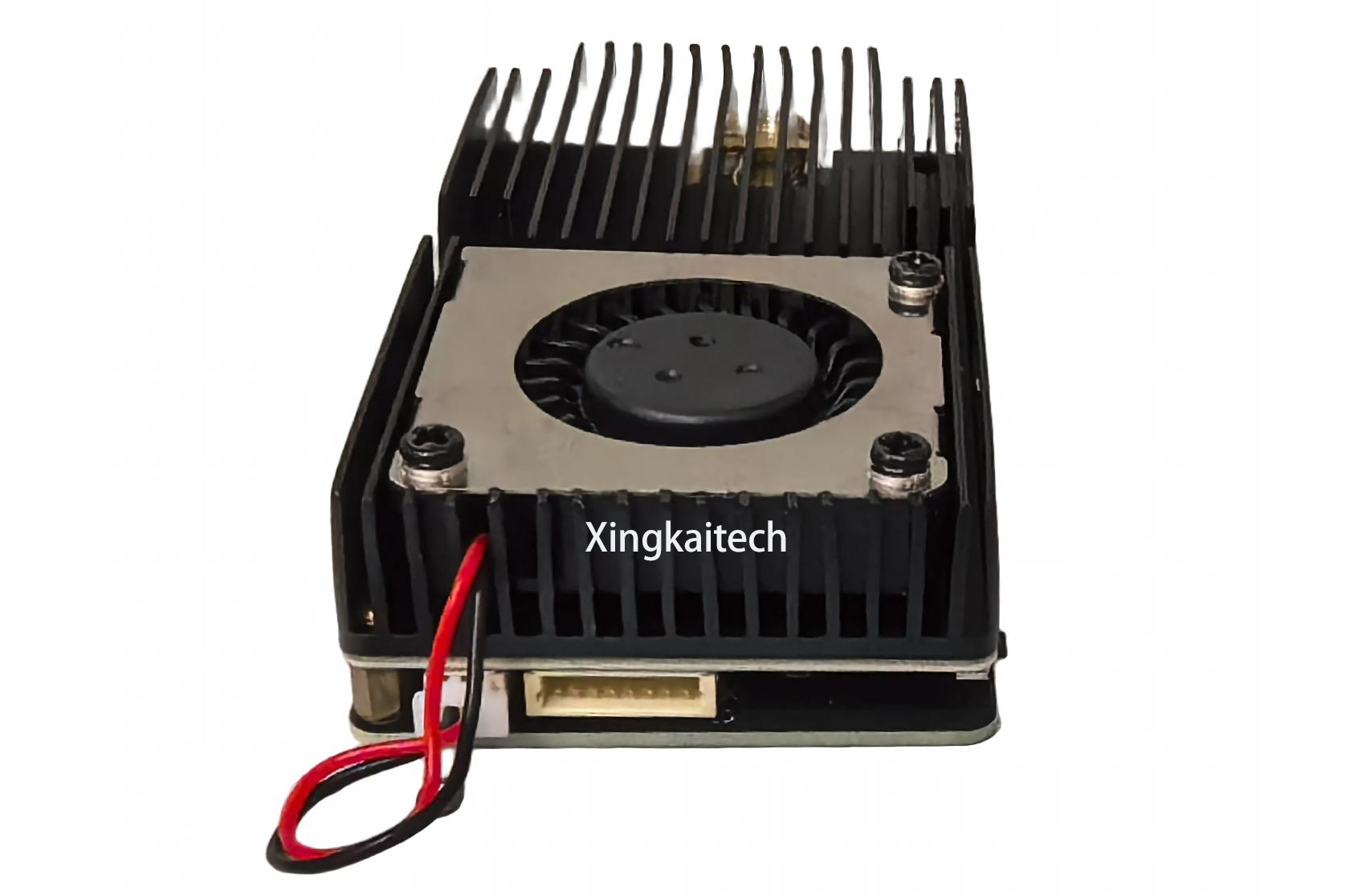

内置散热风扇，让产品能在严酷的环境中获得同样优秀的性能

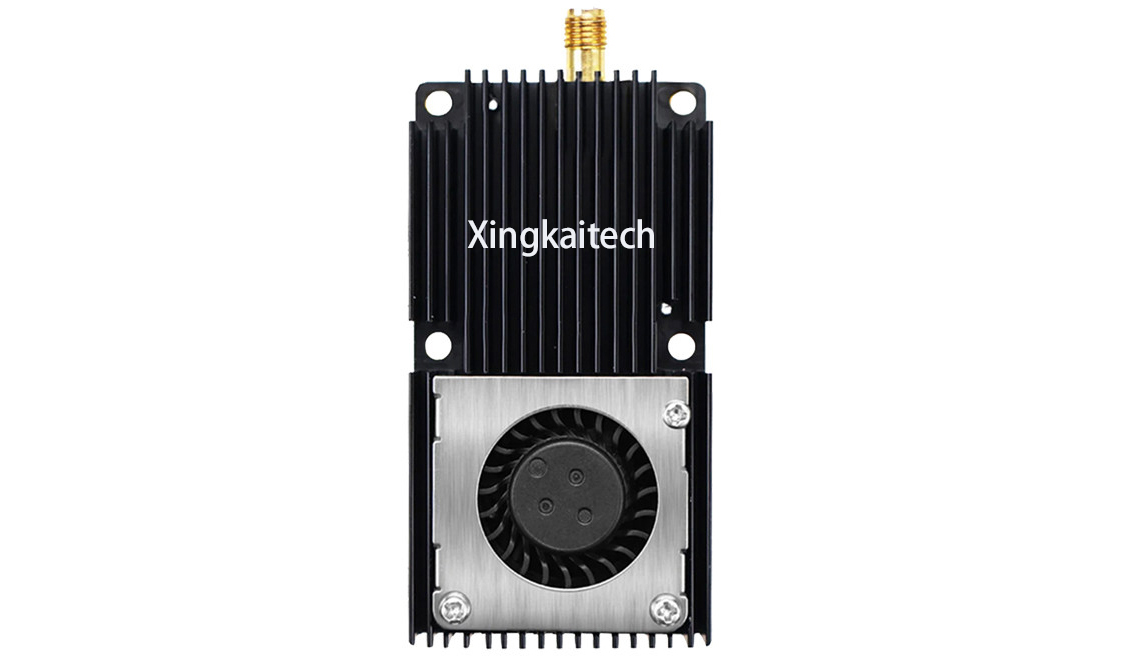

所有元件均置于散热器保护下4个安装孔位，便于固定

支持SA协议（支持协议定制）；

支持PIT模式（按住模块上的按键再通电开机，机器将进入PIT模式）

立即咨询

产品详情

技术参数：

注意事项：

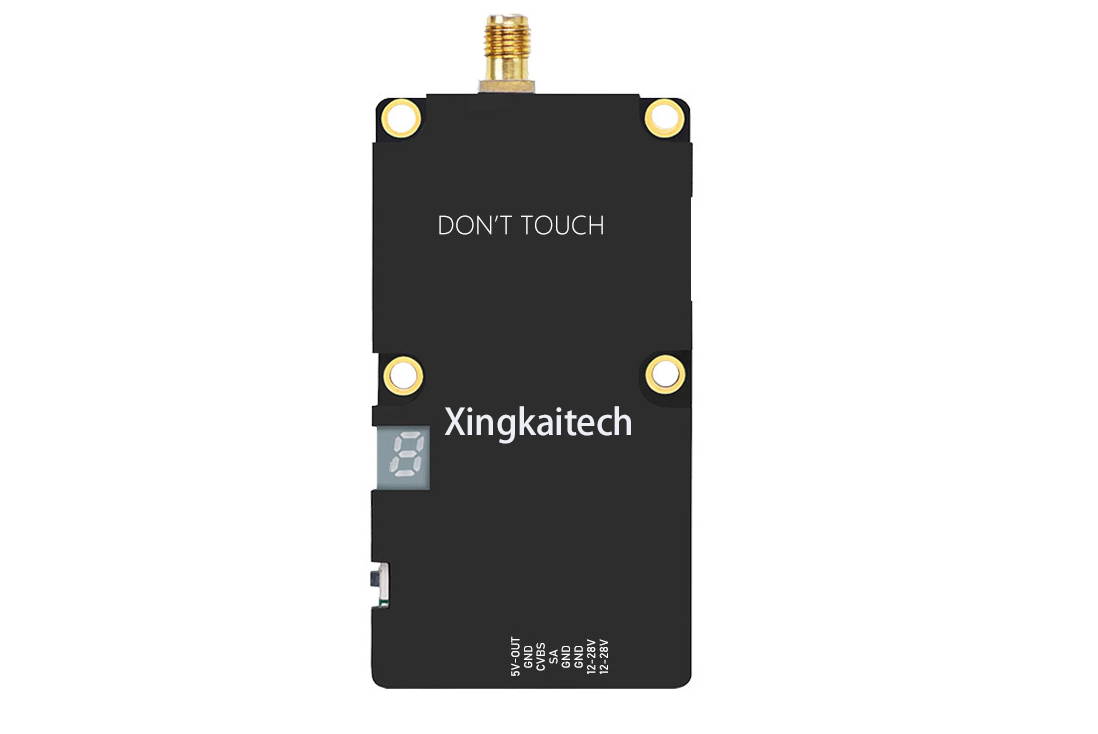

双电源输入与接地焊接要求：必须严格按照焊盘位置焊接双12-28V电源输入线及双接地线，禁止仅焊接单根线，以确保设备电源传输稳定。

天线安装要求：通电前务必完成天线接口与天线的安装，避免因未安装导致设备故障或性能下降。

散热器禁止拆卸：设备散热器对散热至关重要，禁止擅自拆卸，以防过热损坏设备。

安装位置建议：为达到最佳散热效果，请将视频发射器（VTX）安装在无人机框架最顶部，确保空气流通。

PIT模式（低功耗模式）操作说明:

1.通过Betaflight地面站软件可便捷进入/退出PIT模式。

2.长按设备按钮15秒也可退出PIT模式。

3.若未主动退出，下次通电时设备仍保持PIT模式。

频段选择：

长按按钮3秒，直至LED显示英文字母闪烁，短按切换频段（A/b）。

频道选择：

短按按钮直接切换频道1-10。

功率选择:

长按按钮6秒，直至LED数字快速闪烁，短按选择功率档位。

功率档位	1	2	3	4	5	6	7	8	9	10
FV10W-A1	1W	2W	3W	4W	5W	6W	7W	8W	9W	10W

设置完成后，LED将依次显示“频段→频道→功率”。注意：显示功率时，LED会快速闪烁对应数字2次。显示数字“5”快速闪烁2次，表示功率为5W。

频段与频道频率表：
